24 шт. Электродная сетка Размер 100*100 мм Укрепленная стальная решетка сварная машина

24 шт. сварочная машина для арматурной сетки с размером сетки 100*100 мм

Введение в сварочную машину для арматурной сетки

Сварочная машина для арматурной сетки автоматически сваривает стальные проволоки в сетку для строительства. Управляемая ПЛК, она точно зажимает и сваривает пересечения проволок с помощью электрического тока и давления. Машина непрерывно тянет и режет сетку для эффективного производства. Она отличается высокой скоростью сварки, точным размером, энергосберегающей работой и простым управлением через сенсорный экран, поддерживаемым серводвигателями и пневмоцилиндрами для стабильной работы.

Особенности сварочной машины для арматурной сетки

1. Новая конструкция увеличивает производительность на 20%, снижает расход воздуха на 30%, сокращает длину цилиндра на 60%, обеспечивает давление 570 кг, экономит 50% энергии и упрощает подключение клапанов.

2. Специальная стальная труба обеспечивает легкую подачу продольной проволоки; серводвигатель подает проволоку дальше; пневмоцилиндры SMC автоматически зажимают; пазы поднимаются для защиты электродов.

3. Податчик поперечной проволоки емкостью 1 тонна использует двигатель и редуктор для подачи большого количества проволоки; серводвигатель обеспечивает точное, стабильное падение проволоки с большим крутящим моментом.

4. Вытягивание сетки приводится в движение серводвигателем с редуктором, пневмоцилиндры SMC управляют подъемом крюка, а ПЛК регулирует расстояние между проволоками через сенсорный экран.

5. Система управления ПЛК обеспечивает точную, автоматизированную работу всей машины, позволяя легко настраивать параметры, отслеживать в реальном времени и обеспечивать стабильную работу.

6. Бункер для поперечной проволоки: шаговый двигатель приводит в действие дисковое устройство для автоматического сброса проволоки, а бункер имеет большую емкость для хранения проволоки до 1,5 тонн. Когда в бункере нет поперечной проволоки, оборудование автоматически останавливается.

7. Механизм подачи продольной проволоки: серводвигатель оснащен планетарным редуктором для привода пневматического устройства подачи проволоки под давлением для подачи проволоки в положение сварки. Оборудование автоматически сваривает.

8. Механизм вытягивания сетки: серводвигатель с планетарным редуктором приводит в движение пневматическое устройство вытягивания сетки для обеспечения стабильности системы и стандартного размера сварной сетки. Автоматическое возвратно-поступательное вытягивание сетки может обеспечить производство сетки увеличенной длины.

9. Водяное охлаждение сварочных электродов и новый тип специального трансформатора с водяным охлаждением для сварки сетки с эпоксидной смолой, который меньше по размеру и выше по безопасности и надежности, чем традиционные трансформаторы.

10. Низковольтное электрооборудование изготовлено компанией Schneider, известным брендом, что обеспечивает эффективную и стабильную работу оборудования.

11. Машина автоматически остановится, если в бункере не будет поперечной проволоки.

12. При неисправности машины ПЛК подаст сигнал тревоги, что удобно для регулировки машины.

13. Регулировка шага поперечной проволоки осуществляется с помощью микрокомпьютерного управления ПЛК, настраивается на сенсорном экране. Очень просто и удобно в эксплуатации.

14. Система вытягивания сетки автоматически рассчитывается по циклу. Ручная настройка не требуется. Каретка вытягивания сетки может автоматически возвращаться в исходное положение после завершения вытягивания сетки.

Преимущества сварочной машины для арматурной сетки

1. Эффективность и скорость: автоматизированная сварка повышает эффективность производства и снижает затраты на рабочую силу.
2. Стабильное качество сварки: прочные сварные швы и равномерные соединения обеспечивают прочность и долговечность сетки.
3. Точное управление: система ПЛК регулирует параметры сварки для высокоточной сварки и контроля размеров.
4. Энергосбережение и экологичность: рациональная конструкция снижает потребление энергии и газа, что приводит к более экономичной работе.
5. Простота эксплуатации: интерфейс сенсорного экрана обеспечивает простую настройку и мониторинг производственного статуса.
6. Широкий спектр применения: поддерживает различные спецификации арматуры для удовлетворения разнообразных проектных требований.
7. Компактная конструкция: экономит место на заводе и облегчает установку и обслуживание.

Технические параметры сварочной машины для арматурной сетки

Применение сварочной машины для арматурной сетки

Арматурная сетка в основном используется при строительстве инфраструктуры, такой как автомагистрали, железные дороги и взлетно-посадочные полосы аэропортов. Она повышает стабильность и долговечность дорожного покрытия, а также снижает образование трещин.

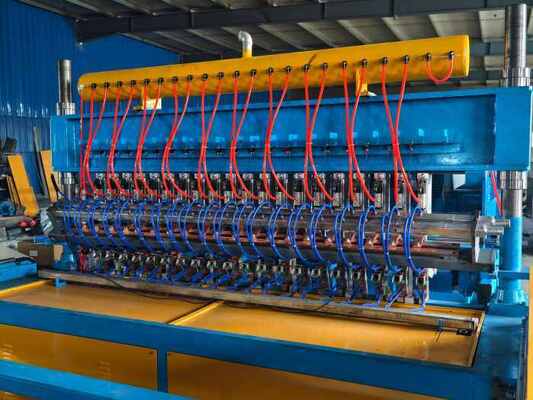

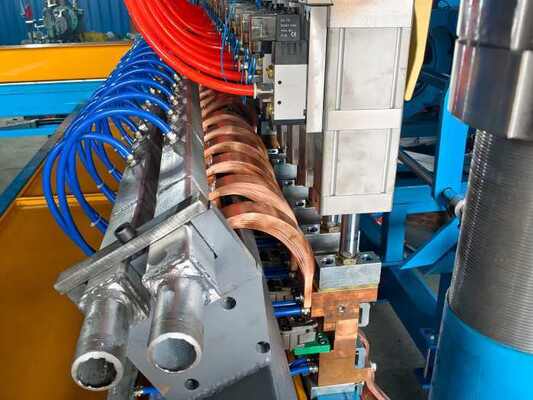

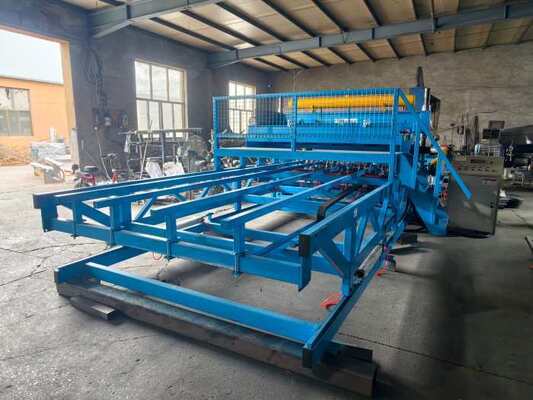

Фотографии сварочной машины для арматурной сетки
