Ребер Размер 4-8 мм Пневматическая сварка 6 м длины Машина для сварки сетки

Станок для сварки арматурной сетки, пневматический, для арматуры диаметром 4-8 мм, длиной 6 м

Введение в станок для сварки арматурной сетки

Станок для сварки арматурной сетки управляется компьютером и программируемым логическим контроллером (ПЛК), что обеспечивает высокую степень автоматизации. Он может сваривать различные материалы, включая горячекатаную рифленую, холоднокатаную рифленую, горячекатаную гладкую и холоднокатаную гладкую арматуру, что обеспечивает широкую применимость. В зависимости от энергопотребления пользователя сварка может выполняться в одну или несколько стадий, что обеспечивает большую гибкость. Устройство имеет модульную конструкцию, позволяющую легко регулировать характеристики и упрощающую техническое обслуживание. Система сварки, включая сварочный трансформатор, тиристоры и верхние/нижние электроды, использует принудительное водяное охлаждение с устройствами защиты потока, что обеспечивает надежную непрерывную работу. Давление в пневматической системе плавно регулируется, позволяя быстро реагировать на изменения характеристик арматуры; давление сварки остается равномерным и постоянным, обеспечивая высокое качество сварки во всех точках. При производстве стандартной сетки фиксированного размера нет необходимости регулировать положение верхних и нижних электродов, что исключает трудоемкую регулировку расстояния и значительно повышает эффективность работы.

Особенности станка для сварки арматурной сетки

1. Устройство подачи поперечной проволоки (предварительно нарезанной)

Устанавливается над устройством для установки сетки. Состоит из ходовой платформы, устройства для укладки поперечной проволоки, устройства распределения проволоки и устройства подачи проволоки. Устройство распределения и устройство подачи приводятся в действие пневматической системой под управлением электрической системы управления.

Автоматическая подача поперечной проволоки без необходимости ручного труда. Предназначен для подачи поперечной проволоки из предварительно нарезанной проволоки.

2. Система сварки

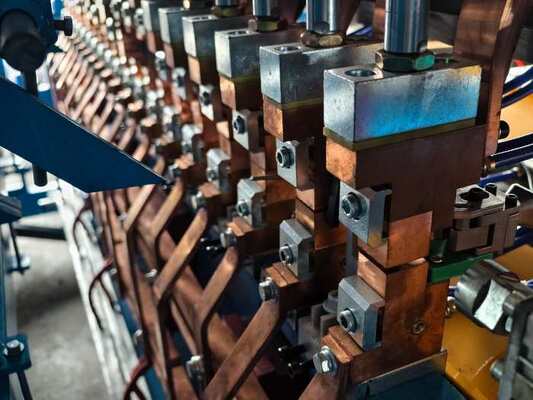

Система сварки состоит из рамы, сварочного трансформатора, цилиндра давления, комбинации верхних электродов, комбинации нижних электродов, магнитного фиксатора поперечной проволоки, подъемного устройства сетки, комбинации кронштейнов продольной проволоки, пневматической системы, системы водяного охлаждения и других запасных частей. Сварочный материал: холоднокатаная проволока, холоднокатаная круглая проволока, горячекатаная проволока.

3. Сварочный силовой цилиндр
Для сварочного силового цилиндра этого станка используется специально разработанный цилиндр, который особенно подходит для станков для сварки стальной сетки.
Его преимущества: высокая скорость сварки, прочное паяное соединение и длительный срок службы.

4. Устройство вытягивания сетки

Предназначено для вытягивания сваренных поперечных проволок из сетки в соответствии с параметрами, заданными программой, и в зависимости от длины сетки может выполнять многократное возвратно-поступательное вытягивание сетки до полного вытягивания всей сетки.
Состоит из четырех частей: нижней рамы, подвижной рамы вытягивания сетки, каретки вытягивания сетки и опорных трубчатых элементов сетки.

Преимущества станка для сварки арматурной сетки

1. Простота обслуживания станка, меньше проблем с машиной.
2. Одинаковое сварочное давление для каждой точки сварки, гарантирующее качество сварки.
3. Достаточная сварочная мощность для сварки арматуры до 12 мм.
4. Скорость сварки может достигать максимум 80-100 циклов/мин.
5. Для сварочного электрода нет необходимости работать, достаточно отключить электромагнитный клапан.
6. Прецизионный редукционный клапан, погрешность ±0,5%. Высокий расход.

Технические характеристики станка для сварки арматурной сетки

Применение станка для сварки арматурной сетки

Арматурная сетка может применяться в железобетонных конструкциях, таких как многоэтажные и высотные коммерческие здания в угольных шахтах, взлетно-посадочные полосы аэропортов, автомагистрали, туннели, мосты, бетонные трубопроводы, фундаменты плотин, пирсы, склады и резервуары для очистки сточных вод.
Арматурная сетка также используется для ограждений на дорогах, мостах, аэропортах, в садах, общественных местах, на площадях, скоростных магистралях, железных дорогах, дорогах, заводах и других объектах.

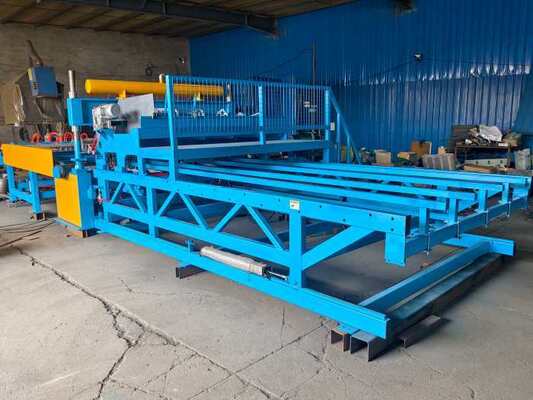

Фотографии станка для сварки арматурной сетки
