Сварная машина для сварки 5-12мм с армирующей сеткой / Сварная машина для сварки бетонных панелей с армирующей сеткой BRC

Сварная машина для сварки решетки с укреплением 5-12 мм / Сварная машина для сварки панелей с укреплением решетки с бетоном BRC

Введение сварной машины с 5-12 мм армирующей сеткой / сварная машина с бетонной армирующей сеткой

Сварная машина автоматически сварляет стальные провода в сетку для строительства.Он точно зажимает и сваривает пересечения проводов с помощью электрического тока и давления.Машина непрерывно тянет и режет сетку для эффективного производства.поддерживаемые сервомоторами и воздушными баллонами для стабильной работы.

Особенности сварочной машины с 5-12 мм армирующей сеткой / сварочной машины с бетонной армирующей сеткой

1Новая конструкция увеличивает производительность на 20%, сокращает потребление воздуха на 30%, сокращает цилиндр на 60%, обеспечивает давление 570 кг, экономит 50% энергии и упрощает подключение клапанов.

2Специальная стальная трубка позволяет легко питать провода; серво направляет провода дальше; SMC цилиндры автоматически зажимаются; слоты туннелей поднимаются для защиты электродов.

3. Кроссопроводной питатель с мощностью 1Т использует мотор и редуктор для подачи насыщения; сервомотор обеспечивает точное, стабильное падание провода с большим крутящим моментом.

4. Стенка тянет сервомотор с редуктором, SMC-цилиндры контролируют подъем крюка, а PLC регулирует расстояние между проводами через сенсорный экран.

5Система управления PLC обеспечивает точную автоматическую работу всей машины, позволяя легко устанавливать параметры, мониторинг в режиме реального времени и стабильную производительность.

6Эффективность и скорость: автоматизированная сварка повышает эффективность производства и снижает затраты на рабочую силу.
7Стабильное качество сварки: сильные сварки и однородные соединения обеспечивают прочность и долговечность сетки.
8Точный контроль: система PLC регулирует параметры сварки для высокоточной сварки и измерения контроля.
9Энергосберегающий и экологически чистый: рациональная конструкция уменьшает потребление энергии и газа, что приводит к более экономичной эксплуатации.
10Простая работа: интерфейс управления с сенсорным экраном позволяет легко настроить и отслеживать состояние производства.
11Широкий спектр применений: поддерживает различные спецификации арматуры для удовлетворения различных требований проекта.

Преимущества сварочной машины для сварки решетки с подкреплением 5-12 мм / сварочной машины для сварки бетонных панелей с подкреплением решетки BRC

1. Стягивающее устройство сетки

Он должен вытащить сварные поперечные провода из сетки в соответствии с параметрами, установленными программой, и в соответствии с длиной сетки, он может реализовать несколько взаимного тяги сетки,пока вся сетка полностью не будет вытащена.Он состоит из четырех частей: нижней рамы, подвижной рамы тяговой сетки, тяговой сетки и поддерживающих сеток.

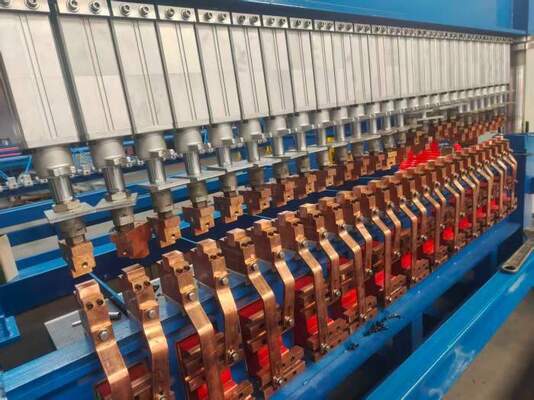

2Электроды вверх и вниз используют специальный CuCrZr, проводимость электричества, твердость и износостойкость очень хорошие.время переключения продольной ячейки сокращается примерно до 30 секунд.Электроды сварки приводятся в действие шпинделем, проходящим через винтик, и устанавливаются с регулируемым пружинным давлением.
И верхние и нижние электроды используют систему водяного охлаждения, таким образом снижая тепло верхних и нижних электродов при работе машины, и могут работать в течение 24 часов непрерывно.

3Автоматический падающий хоппер с перекрестным проводом
Устройство представляет собой своеобразное устройство питания, которое может направлять предварительно разрезанные стальные провода в положение электрода сварки сетки сварки в соответствии с требованиями сварки.может хранить около 1 тонны предварительно вырезанных поперечных проводов, значительно снижая интенсивность частого кормления;
a) Данный хомпер состоит из платформы, двух лестниц, падающего хомпера, все они установлены на тяговой решетчатой стойке назад и вперед.
b) С обеих сторон платформы есть лестница для легкой работы.
В соответствии с требованиями к сварке, для выбора проволоки используется дискообразное колесо с канавкой.каждая поперечная поперечная стальная проволока равномерно подается в положение толкателя один за другимМощность падающей проволоки составляет 13,5 Н. М. Шаговой мотор.
(d) на месте толкателя в нижнем балке машины для сварки сетки устанавливается набор клапанов для позиционирования поперечных стальных проводов, чтобы обеспечить консистенцию поперечных стальных проводов.Сила хлопания - это цилиндр с тремя осями диаметром цилиндра 40 мм.

4- Выравнивание линейных проводов и автоматическое питание

Устройство автоматического питания линейных проводов автоматически направляет ручно закрученные линейные провода в положение электродов сварки главной машины сварки сетки.чтобы облегчить сварке основных сет для завершения процесса сварки. Когда линия проводов питания автомобиля автоматически питания, следующая группа линии проводов будет подготовлена вручную,который может реализовать производство главной сетки сварочной машины без остановки и значительно повысить эффективность производства.

a) Он состоит из линейного проволочного питающего вагона, устройства выравнивания, передних и задних проволочных роликов и рамы питающего вагона.
b) Существует 16-26 устройств зажима линейных проводов, которые устанавливаются на базе линии проводов питания автомобиля, и зажимание действия реализуется воздушным цилиндром.
c) Устройство позиционирования выравнивания линейных проводов движется вверх и вниз.устройство выравнивания и позиционирования поднимается, чтобы обеспечить согласованность длины всех проводов.

Технические параметры сварочной машины с 5-12 мм армирующей сеткой / сварочной машины с бетонной армирующей сеткой

Применение усилительной сетки

1Строительство: арматура для полов, стен, плит и крыш.
2Дорожные проекты: используется в автомобильных дорогах, мостах и тоннелях для армирования бетона.
3Сохранение воды: укрепление дамб, водоемов и склонов каналов.
4Поддержка горных шахт: используется в туннелях и подземных проходах для обеспечения безопасности.
5Промышленное напольное покрытие: арматура для заводов и складов.
6.Преизготовленные компоненты: рамки для готовых бетонных изделий, таких как трубы и канализации.

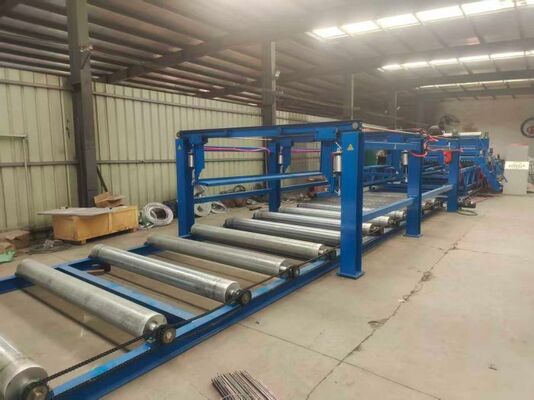

Фотографии сварной машины для сварки решетки с укреплением 5-12 мм / сварная машина для сварки бетонных панелей с укреплением решетки BRC
