Размер сетки 150*150 мм 4 мм ПЛК оборудование для сварки строительной сетки

Размер сетки 150*150 мм 4 мм ПЛК оборудование для сварки строительной сетки

Введение оборудования для сварки строительных сеток

1Вся машина управляется интерфейсом человек-машина + режимом управления программированием с высокой степенью автоматизации.
2Он может сварки оцинкованной проволоки, холодной проволоки, черной проволоки и других материалов, с широкой адаптивности.
3В зависимости от емкости пользователей можно использовать одноразовую или фракционную сварку с большой гибкостью.
4Устройство спроектировано как отдельная конструкция для облегчения регулирования спецификаций и обслуживания.
5Трансформатор использует принудительное охлаждение водой и оснащен устройством защиты от потока, чтобы блок мог работать надежно и непрерывно.
6Для обеспечения качества всех сварных соединений сварное давление должно быть равномерным.
7Устройство горизонтального свертывания штанги использует шаговой двигатель для автоматического питания, чтобы уменьшить интенсивность труда и повысить эффективность.
8Вертикальное измерение сети может быть изменено с помощью ввода экрана для удовлетворения потребностей в многоспецификационных изменениях в технике.
9Горизонтальное положение для выщелачивания стержня оборудовано магнитным механизмом для выброса материала, который имеет быструю скорость выщелачивания и высокую эффективность производства.
10Электрод оснащен устройством, обеспечивающим надежное и точное застывание поперечного усиления.

Характеристики оборудования для сварки строительных сеток

Машина для сварки основных сеток

1Сварная машина - это устройство, которое накладывает давление и электричество на предварительно расположенные продольные и поперечные линии для формирования точек сварки.

2. верхняя контактная пружина давления имеет срок службы более 10 лет,0001000 циклов при номинальной нагрузке.

3Главный двигатель использует 7.5KW переменной частоты тормозного двигателя для обеспечения давления и скорости сварки.

4Используйте форму, чтобы обеспечить точность сетки.

5Есть устройство обнаружения поперечной линии, чтобы обеспечить точность позиции размещения поперечной нити.

6Однофазный сварный трансформатор мощностью 200 кВА

7Блоки электродов изготавливаются из хром-циркониевой меди с твердостью HRB ≥ 78 и проводимостью ≥ 50 MS/m. Спецификации 35×35×35 мм.Рабочие поверхности могут быть заменены для использованияверхний электрод изготовлен из хромо-циркониевых стержней с твердостью HRB ≥ 78 и проводимостью ≥ 50 MS/m,и спецификация 25 мм.

8Подставка для электродов изготовлена из квадратного меди T2 с проводимостью ≥ 56 MS/m. Это увеличивает проводимость между медными пластинами и продлевает срок службы электродов.

9Высокопроводчивая проволока изготовлена из T2 медной ленты и изготавливается путем холодного изгиба, что обеспечивает качество сварки и продлевает срок службы.

Продольное питание провода

1Система продольной линии состоит из обнаружения питания материала, выпрямительного цилиндра и проволочного катушка.

Определение питания используется для проверки состояния дефицита материала вдоль продольной линии, обеспечивая непрерывность работы сварочной машины.

2Устройство для выпрямления выполняется с использованием одного процесса выпрямления для обеспечения плоскости сетки.

Стержни с пересеченными проводами

1Поперечный проволочный хоппер представляет собой транспортное устройство, которое подает выпрямленные и разрезанные укрепляющие стержни стандартной длины в положение электрода сварки основной машины в соответствии с требованиями для сварки.Поперечная стойка материала хоппер является транспортирующим устройством, которое питает выпрямленные и разрезанные стандартной длины арматурных стержней на положение электрода сварки основной машины, как требуется для сваркиОн состоит из платформенной лестницы, контейнера для хранения и выгрузочного хоппера.

2Шаговый двигатель автоматически поднимает нити и автоматически опускает их в назначенное положение.

3Перегонка проволоки имеет тип подноса, что облегчает рабочим работу с проволокой и уменьшает интенсивность их труда.

Рециклируемая сетка

1Процесс повторяющейся сетки тяги включает в себя вытягивание уже сварных горизонтальных линий в соответствии с параметрами, установленными программой, чтобы сформировать сетку.Процесс повторной сетки включает в себя вытягивание уже сварные горизонтальные линии в соответствии с параметрами, установленными программой, чтобы сформировать сеткуВ зависимости от длины сетки, этот процесс может повторяться несколько раз, пока весь лист сетки не будет полностью выдернут.Этот процесс можно повторить несколько раз, пока весь лист сетки не будет полностью выдернут..

Металлический крюк механически затягивается с помощью пневматической помощи для подъема и опускания крюка.Металлический крюк механически затягивается,с пневматической помощью для подъема и опускания крюка.

Система управления

1Используя программируемую систему управления PLC и интерфейс работы с сенсорным экраном.

2Каждая функциональная конструкция оснащена устройством обнаружения неисправностей и имеет функцию автоматической сигнализации и отключения.

3Спецификации решетки и параметры работы каждого механизма устанавливаются через интерфейс сенсорного экрана.

Ток и время сварки устанавливаются с помощью сенсорного экрана на главной панели управления.

4Используя стальной контроллер сварки сетки и тиристор для синхронного управления, можно достичь одновременной сварки трансформатора или отдельного управления для каждой секции.

Технические параметры оборудования для сварки строительной сетки

Применение строительной сетки

Оборудование для сварки строительной сетки в основном используется для: сварки строительной сетки, футбольного поля, железных дорог, шоссе, мостов, зданий, жилых кварталов.

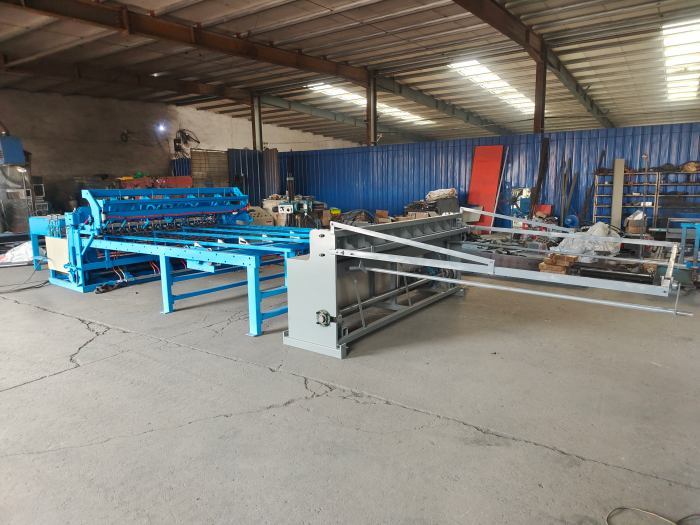

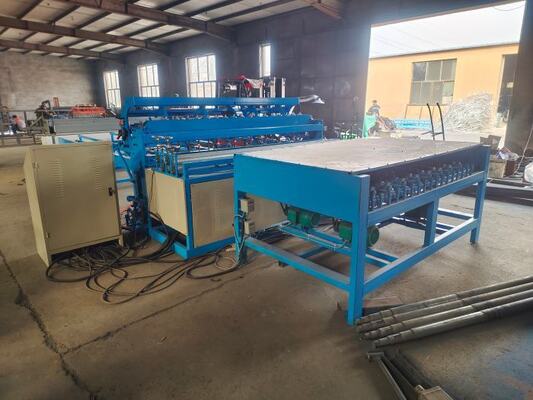

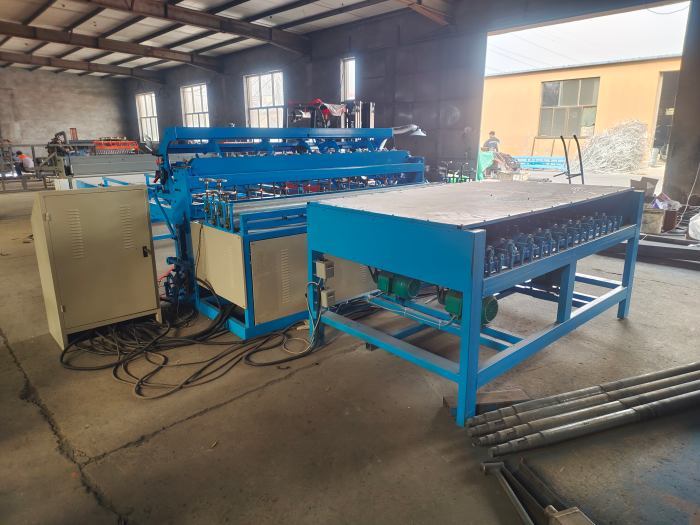

Фото оборудования для сварки строительных сеток
