Машины для сварки сетчатых панелей 2.4*6м

Машины для сварки сетчатых панелей 2.4*6м

Введение в устройство для сварки панелей из проволочной сетки

Эта производственная линия представляет собой новый тип оборудования, разработанного независимыми нашими инженерами на основе их многолетнего опыта в области технологии сварки сетки и потребностей клиентов.Это дает больше возможностей для клиентов среднего класса, чьи заводы развиваются.

Машина для сварки панелей из проволочной сетки - это устройство, которое накладывает давление и электричество на заранее расположенные продольные и поперечные линии для формирования точек сварки.

1. верхняя контактная пружина давления имеет срок службы более 10 лет,0001000 циклов при номинальной нагрузке.

2Главный двигатель использует 7.5KW переменной частоты тормозного двигателя для обеспечения давления и скорости сварки.

3Используйте форму, чтобы обеспечить точность сетки.

4Есть устройство обнаружения поперечной линии, чтобы обеспечить точность позиции размещения поперечной нити.

5Однофазный сварный трансформатор мощностью 200 кВА

6Блоки электродов изготавливаются из хром-циркониевой меди с твердостью HRB ≥ 78 и проводимостью ≥ 50 MS/m. Спецификации 35×35×35 мм.Рабочие поверхности могут быть заменены для использованияверхний электрод изготовлен из хромо-циркониевых стержней с твердостью HRB ≥ 78 и проводимостью ≥ 50 MS/m,и спецификация 25 мм.

7Подставка для электродов изготовлена из квадратного меди T2 с проводимостью ≥ 56 MS/m. Это увеличивает проводимость между медными пластинами и продлевает срок службы электродов.

8Высокопроводчивая проволока изготовлена из T2 медной ленты и изготавливается путем холодного изгиба, что обеспечивает качество сварки и продлевает срок службы.

Характеристики машины для сварки панелей из проволочной сетки

Продольное питание проволокой

Система продольной линии состоит из обнаружения подачи материала, выпрямительного цилиндра и проволочного катушка.

1Поиск подачи используется для проверки состояния дефицита материала вдоль продольной линии, обеспечивая непрерывность работы сварочной машины.

2Устройство для выпрямления выполняется с использованием одного процесса выпрямления для обеспечения плоскости сетки.

Кроссопроводной хоппер

1Поперечный проволочный хоппер представляет собой транспортное устройство, которое подает выпрямленные и разрезанные укрепляющие стержни стандартной длины в положение электрода сварки основной машины в соответствии с требованиями для сварки.Поперечная стойка материала хоппер является транспортирующим устройством, которое питает выпрямленные и разрезанные стандартной длины арматурных стержней на положение электрода сварки основной машины, как требуется для сваркиОн состоит из платформенной лестницы, контейнера для хранения и выгрузочного хоппера.

2Шаговый двигатель автоматически поднимает нити и автоматически опускает их в назначенное положение.

3Перегонка проволоки имеет тип подноса, что облегчает рабочим работу с проволокой и уменьшает интенсивность их труда.

Рециклировать сетку

1Процесс повторяющейся сетки тяги включает в себя вытягивание уже сварных горизонтальных линий в соответствии с параметрами, установленными программой, чтобы сформировать сетку.Процесс повторной сетки включает в себя вытягивание уже сварные горизонтальные линии в соответствии с параметрами, установленными программой, чтобы сформировать сеткуВ зависимости от длины сетки, этот процесс может повторяться несколько раз, пока весь лист сетки не будет полностью выдернут.Этот процесс можно повторить несколько раз, пока весь лист сетки не будет полностью выдернут..

2. Механически тянут крючок сетки с помощью пневматической помощи для подъема и опускания крючка.с пневматической помощью для подъема и опускания крюка.

Машины для стрижки

Высокоточная стрижка может разрезать 2 мм отверстий поперечных проводов, оставляя грубые края сетки в пределах 1 мм.

Система управления

1Используя программируемую систему управления PLC и интерфейс работы с сенсорным экраном.

2Каждая функциональная конструкция оснащена устройством обнаружения неисправностей и имеет функцию автоматической сигнализации и отключения.

3Спецификации решетки и параметры работы каждого механизма устанавливаются через интерфейс сенсорного экрана.

4Ток и время сварки устанавливаются через сенсорный экран на главном контрольном шкафу.

5Используя стальной контроллер сварки сетки и тиристор для синхронного управления, можно достичь одновременной сварки трансформатора или отдельного управления для каждой секции.

6. Управляющий кабинет CNC использует всемирно известные бренды. Управляющий кабинет CNC принимает всемирно известные электрические бренды, обеспечивая стабильную производительность, точное управление, высокую надежность,и более длительный срок службы, снижая при этом уровень отказов и затраты на техническое обслуживание.

Технические параметры сварочной машины для панелей из сетки

Применение панели из проволочной сетки

Этот уличный фонарь имеет высокую яркость, энергосбережение, защиту окружающей среды и легкую установку.Подходит для школ., парки, придорожные улицы, заводы, площади и т. д. У него есть гарантийный срок 3 года. Кроме того, мы можем предоставить различные стили, чтобы удовлетворить ваши потребности.

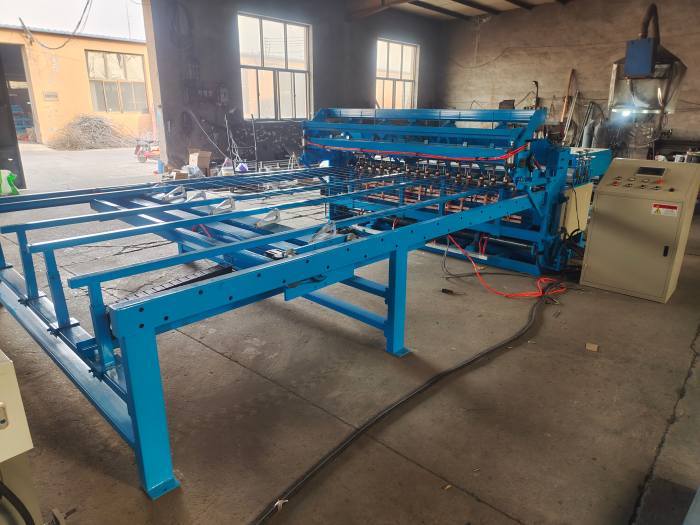

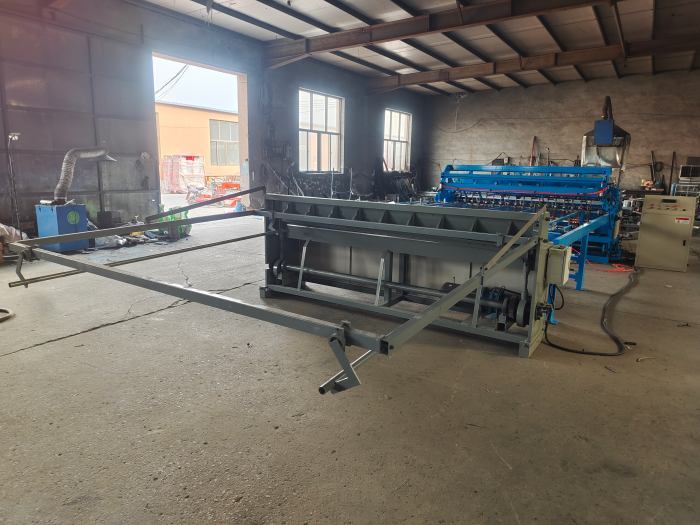

Фото сварной машины для панелей из проволочной сетки
