Линия производства сварки сетки для забора высотой 1530 мм с размером ячейки 50x200 мм

Линия по производству сварной сетки для ограждений высотой 1530 мм с размером ячейки 50x200 мм

Введение в линию по производству сварной сетки для ограждений

Эта линия по производству сварочных машин для 3D-сетки для ограждений разработана и произведена китайской технической командой и европейскими инженерами с учетом опыта использования клиентами. Вся производственная линия очень продвинута, и каждая система была значительно улучшена.

Особенности линии по производству сварной сетки для ограждений

Автоматический блок подачи продольной проволоки

1. Устройство для хранения продольной проволоки, емкость 1 тонна проволоки.
2. Серводвигатель соединяет податчик проволоки с помощью синхронного ремня, гарантируя точность подачи.
3. За 21 секунду можно подать 61 продольную проволоку.
4. Серводвигатель управляет подачей продольной проволоки.

Автоматический блок подачи поперечной проволоки

1. Устройство для хранения поперечной проволоки, емкость 1 тонна проволоки.
2. Шаговый двигатель управляет падением поперечной проволоки.
3. Специально разработанный податчик поперечной проволоки гарантирует прямолинейность проволоки при ее падении.

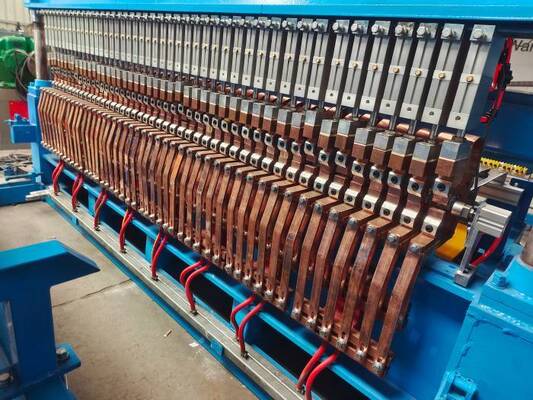

Основная сварочная машина для сетки

1. Сварка управляется пневмоцилиндром бренда AirTAC (Тайвань, Китай).
2. Верхняя и нижняя опорные плиты электрода цельнолитые из меди, с водяным охлаждением.
3. Сварочный электрод: 30*30*30 мм, используется 6 сторон.
4. Сварочные трансформаторы с водяным охлаждением литого типа.

Тележка для протяжки сетки

1. Тележка для протяжки сетки №1 управляет протяжкой сетки.
2. Тележка для протяжки сетки №2 подает сетку в автоматический гибочный станок.
3. Серводвигатель соединяет тележку для протяжки сетки с помощью синхронного ремня, гарантируя точность протяжки.

Гибочный станок

1. Серводвигатель управляет изгибом сетки, скорость намного выше, чем у гидравлического изгиба.
2. Управление инвертором.
3. Скорость изгиба: 4 секунды на цикл.
4. Материал гибочной матрицы: W14Cr4VMnRE.

Блок укладки сетки

1. После завершения сварки блок укладки сетки автоматически захватывает и поднимает сетку и укладывает ее на тележку.
2. Серводвигатель управляет подъемом сетки.
3. Серводвигатель управляет выводом сетки.

Преимущества линии по производству сварной сетки для ограждений

1. Длина сетки (высота ограждения) может быть произвольно отрегулирована от 75 до 2500 мм.
2. В систему подачи поперечной проволоки добавлено вибрационное устройство для предотвращения наматывания проволоки.
3. Продольная и поперечная проволока точно позиционируются, сетчатое полотно плоское, ячейка стандартная.
4. Расстояние между поперечными проволоками регулируется через сенсорный экран, в одной сетке можно установить разные размеры ячеек.
5. Верхняя и нижняя матрицы гибочного станка движутся одновременно для экономии времени.
6. Мы можем легко регулировать сварочный ток при необходимости сварки проволоки разного диаметра.
7. В систему подачи продольной проволоки добавлен бункер, вмещающий 1 тонну проволоки.
8. Мы можем установить выход и автоматически остановить машину после завершения производства сетки.
9. Подача проволоки, сварка сетки, гибка сетки, укладка сетки работают вместе. Высокая производительность.
10. Система роботизированной укладки сетки может точно и быстро укладывать сетку, экономя затраты на рабочую силу.

Технические параметры линии по производству сварной сетки для ограждений

Применение сетки для ограждений

Сетка для ограждений в основном используется для содержания кур, уток, гусей, кроликов, ограждений зоопарков, защиты машин и оборудования, дорожных ограждений, спортивных ограждений, защиты зеленых насаждений вдоль дорог, хранения, материалов для обеспечения безопасности и армирования, ограждений спортивных площадок, парков.

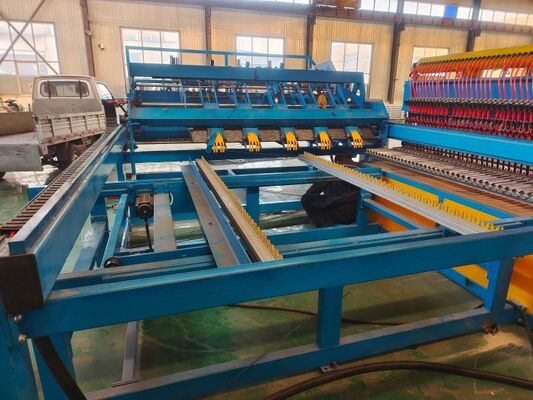

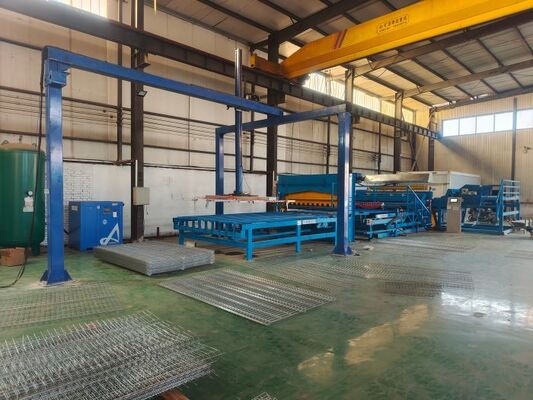

Фотографии линии по производству сварной сетки для ограждений
